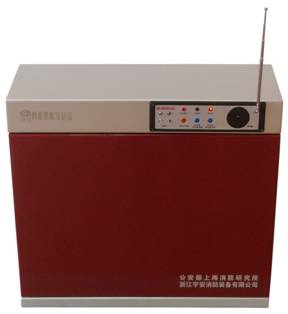

智能消防家居宝
一、产品简介
智能消防家居宝------是公安部上海消防研究所与浙江宇安消防装备有限公司共同开发设计的一款智能型消防家电产品。
本产品联网的烟雾报警器、燃气报警器、燃气泄漏控制器、遥控器均采用无线抗干扰加密技术设计。由于该产品采用无线设计,在不破坏原有装修结构的同时可安装于居民家中室内的任意位置。产品采用现代物联网技术,能将火灾监控信号进行超远距离传输,并能实现与消防队、社区保安、业主手机选择信号接收方。除火灾情况之外,如遇家中突发情况需要救援时,可以采用手动按钮或遥控器发出待援报警信号。
本产品打破了现有其它产品的单一烟雾报警功能,在实现燃气泄漏报警时燃气泄漏控制器将自动切断燃气源,防止燃气泄漏爆炸危险发生。一旦发生火灾情况时用户可以取用存储箱内的火灾逃生自救器材可以有效地进行处置火灾等突发情况。将为您及家人的安全提供全面保障,让您远离火灾危险,真正实现幸福安居生活。
产品功能、特点:
特点一;所有报警单元均采用独立无线加密设计,安装时,不破坏原有装修机构,降低使用成本。
特点二;火灾烟雾预报警功能,产品配置的烟雾报警器可在接收到有烟雾时第一时间发出报警信号,提醒用户注意正在发生的危险。
特点三;燃气泄漏报警及带切断泄漏源(电磁阀)功能,燃气泄漏是非常危险的一个问题,目前市面上很多产品只有具备单一的报警功能,而无设计有燃气泄漏源切断功能,更无设计有无线联动报警功能。
特点四;遥控报警功能,在非火警时,家中有遇突发情况时也可以使用该装置进行遥控报警,等待救援人员到来救援。
特点五;应急照明功能,在夜间遇突发情况停电时,人将会产生恐惧感,在夜间发生火灾灾害时,用户可借助应急光源进行有效处置突发情况。
特点六;报警信号远程传输功能,当装置接收到单元发出警报信号时,主机将立即启动,把接收到的无线报警信号快速的传递给安全监控室及手机用户,达到及时发现掌握灾害的发生并使相关人员能在第一时间采取相应的措施,防止灾害进一步升级。
特点七:辅助自救产品配置功能,本产品配置有辅助自救装备,当发生紧急情况时,用户可以根据实际情况,使用预先配置的自救装备产品进行有效自救,防止人身伤亡等意外发生。
产品适用于:
1;无人值班机房;
2;公共场所;
3;居民住宅;
4;宾馆、养老院、幼儿园;
5;学校等场所。
二、产品配置:(有技术改进时按照实际配置为准)
基本型:
a)烟雾报警器,
b)燃气报警器,
c)遥控报警器,
d)燃气泄漏自动控制器,
e)中央接警处理软件,
f)中央警报器各一套/个(最多配置15个信号发射源),
z) 主控制储存箱一个。
箱内自救产品配置:
b) 灭火毯1条1x1m;
c) 救生绳1条/20M;
d) 防滑手套3双;
e) 哨子2个;
f) 多功能消防应急手电筒2个;
g) 消防荧光棒1根;
*)特殊要求时可选配产品。
>>> 防烫型消防过滤式自救呼吸器
1)采用普通技术生产的自救面具均有在过滤罐两头设计有橡胶塞子,在佩戴前必须先拔橡胶塞后才可以进行正常呼吸使用。然而人们在火灾中时因惊慌失措而忘记拔药罐上的橡胶塞的情况屡屡发生,恐酿成窒息丧生的悲剧。在火灾发生现场,一旦需要佩戴自救面具进行自救逃生时,考虑到普通人(未曾使用过的)特别是老人和小孩群体极容易发生以上操作误区。
为有效防止此类情况的发生,更方便不同群体的使用,我企业工程师现对原产品进行技术改进升级,将原有的2个橡胶塞进行去除,并在此改进的基础上进行防烫技术的融合,从而有效避免在使用过程中发生窒息事故的发生,大大加强易操作性。使用者在使用防烫型专利技术生产的自救面具时,只需拆开真空袋后直接套入头部即可呼吸使用,减少了中间操作环节,减少时间延误。
2)主要技术特征:符合公安部标准GA209-1999规定。
1. 防毒时间:40型≥40分钟;防毒、防火、防热辐射、防烟多种保护、密封性好,适用于成年人各种面型。
2. 防护对象:一氧化碳(CO)、氰化氢(HCN)、毒烟、毒雾。本呼吸器有特殊药剂成份,也可用于综合防毒等。
3. 油雾透过系数<5%
4. 吸气阻力<800Pa,
5. 呼气阻力<300Pa.
3)使用方法
1. 打开盒盖,取出面具; 2. 撕开真空包装袋;
3. 戴上头罩,拉紧头带; 4. 选择路径,果断逃生。
>>> 灭火毯
本产品便于携带,配置简单,能够快速使用,且是绿色环保,无污染的产品,是防火、救火及处理紧急情况的最佳选择。
>>> 救生绳
直径:8MM
用途:消防员灭火救援,抢险救灾或日常训练,遇险人员自救等。
结构为夹心绳,承重部分由连续纤维材料制成,强度高延伸率小, 抗冲击性好,耐高温。
>>> 防滑手套
防滑手套用于作业手部保护,具备防锐器切割和摩擦系数大等性能。具有手部防护,防滑性能。
>>> 报警口哨
口哨就是指用口的作用通过双唇、舌头和气流,就能发出"萧"一样的声音。 其方法是:双唇合拢,中间留一空,借助于人的唇、舌的作用使气流通过而发出声音,提醒他人注意。
>>> 多功能消防应急手电筒
本产品适用于消防、家庭、校园、车用等环境下的应急照明、破窗、逃生。
产品功能:
1、可手摇发电,手摇一分钟 可保持光亮六分钟以上;手摇30分钟即充满电,放电时间可达到120分钟;
2、安全锤,敲碎室内或车窗玻璃逃生;
3、割刀,可割异物或车内安全带;
4. 材质: ABS
5. 电池容量:3.6V 40MAH6
>>>消防用荧光棒
本产品适用于消防、煤矿、交通、校园、家庭等环境下的应急照明和指引定位。
本产品由公安部上海消防研究所研制 已通过国家消防装备质量监督检验中心检测,并已列入《城市消防站建设标准》(建标152-2011)、《消防员个人防护装备配备标准》与《公安消防部队攻坚组装备配备标准(试行)》。
使用说明:
1、 产品发光时间4小时,最大光通量12000mlm;
2、 产品为一次性用品,不能重复使用,使用过程中不宜反复弯折;
3、 产品内溶液环保、不易燃,符合美国和欧洲相关标准;
4、 产品需避光储存。
取出产品后,双手用力向内弯折或者向坚硬物体边缘敲击,发光后摇动棒体直至整体均匀发光。
三、主板功能
本系统集自救器材、应急照明、烟感、煤气、天然气泄漏感应及人工报警多功能于一体。可实现客户设定的单独电话报警和有中央控制室的中控报警,当系统检测到有过量的烟雾煤气、天然气、浓度超标时,会触发报警功能,此时报警声响,照明灯亮,并向预存的电话号码拔号报警。本系统还带有不间断电源供电系统,当市电断电时,自备电源还能提供长达12小时的供电,系统采用人工智能化管理,能多角度提供保护。
特别说明:手机接收火灾信号时,无需终端电脑信号支持。双方均是火灾信号接收单元,不存在相互信号传递,电脑关机与否不影响手机及其它信号接收单元正常接收信号。
1、主板电压:5V 允许偏差5%
2、内存电量:3.7V 3000mAh
3、应急灯亮度:12000mcd
4、信号接收距离:半径10米
5、报警器声级:5英尺85分贝
6、设计使用年限:12年

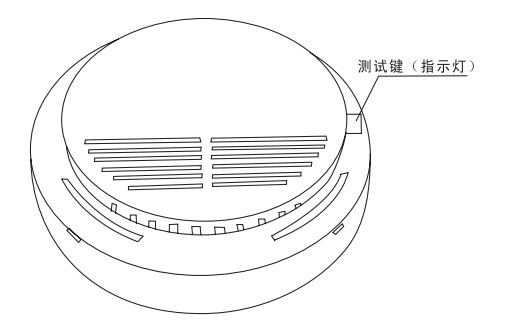

四、 烟雾报警器 使用说明书(独立型):
1)技术参数
电源:12VDC;
工作电流:静电电流小于10uA,报警工作电流在10-3mA之间;
输出形式:干接点,警戒时输出开路,报警时输出短路,阻抗小于50欧;
烟雾灵敏度:符合UL的217号标准:工厂测试准值为每英尺3.2%的微灰烟,传感器有反应;
工作环境:-5℃-50℃,10-90%无冷凝;
蜂鸣器音量:10英尺处85分贝。
电池寿命:不低于3年
2)安 装
◇选择一个适合的安装区域;
◇依照安装支架的孔在顶棚上或墙上划两个孔位;
◇在两个孔位中间钻两个孔;
◇在两个孔中塞入两颗塑料腰钉,然后将安装支架的背面紧贴墙面,
塞入并紧固安装螺钉直至安装支架彻底牢固为止;
◇本探测器是一种密闭型装置并不允许打开,请把电池塞入本机背面的隔间内;
◇用探测器的背面靠到安装的位置口,并顺时针转动,并确信这两个螺钉头已给滑入腰形孔中;
◇轻轻按下测试按钮一下,观察探测器是否正常工作。
注:本产品电池装好即投入工作状态。
3)工作、测试及维修程序
本探测器在安装好之后就已处于工作状态之中,在此状态,其上面发光二级管大约每分钟闪烁一次。当燃烧微粒被探测到时,本探测器会发出清脆响亮的动报警讯直至空气重新平净为止。
①测试:
按下并保持住测试按钮至少3分钟,LED灯开始闪烁,延迟几秒钟后(离子式无延迟)一个清脆响亮的脉动报警讯号就会发出这意味着探测器真正工作,在报警的同时,发光二级管快速闪烁,也可以用把烟雾吹进探测腔中的方法来测试探测器。(每星期做一次测试以保证探测器的可靠工作)。
②避免安装于以下位置:
1、 太接近门口、窗户、风扇等地方均会影响报警器的灵敏度,因为这些地方一般空气流通较快。
2、 不可安装于高潮湿度的地点,如浴室,顶楼或温度高于39℃ 或低于5℃。
③简易保养:
**每隔6个月,就需清洁警报器一次,以保持工作效率良好。先把电源关掉,再用软毛轻扫灰尘便可,再把电源启动。**
④若发现以下问题:
1、 按了测试键但不发声
2、 烟雾测试但不发声
3、 预备灯不再稳定闪动
可尝试以下各项以作改善:
1、 检查电源是否如常运作
2、 简单地清洁一下
3、 可请电工彻底检查
如以上办法仍不能改善情况,请不要尝试修理;若报警器尚在保养期内,请连同购买日期证明(发票),一并退回公司。
备注:非正常气温也许会导致误鸣,只需使空间内空气流通,报警声便待会停止。
灰尘亦会使警报器灵敏度减退,请根据以上清洁方法以作改善。
4)安装及应用:
·随包装有说明书一份、传感器一个、固定座一个、安装螺钉2粒。
·先选择合适区域、用螺钉固定好固定座,将烟感分线色连接后旋在固定座上。
·房间内每25-40平方米装一个烟感,重要设备上方0.5-2.5米安装烟感。
五、家用燃气泄漏报警器 使用说明书
本产品严格按照《中华人民共和国城镇建设行业标准
(CJ3057-1996)家用燃气泄漏报警器标准》和《中华人民共和国公共安全行业标准(GA127-1996)家用燃气泄漏报警器标准》进行设计生产!
为确保安全,在使用本公司家用燃气泄漏报警器之前,请务必详细阅读本说明书!
1、型号及款式:
独立型(110V或220V电压)
2、功能特点:
a) 采用专利燃气传感器,不产生钝化现象,功耗更低,寿命更长;
b) 独特设计,能感应煤气、天然气、液化石油气;
c) 进口芯片机智能控制,自我检测,防止误报,杜绝漏报,稳定可靠;
d) 可单独使用,可与控制系统联网使用,也可连接排风扇、电磁阀,声、光报警,自动复位;
e) 安装灵活,通电2~3分钟内不报警。
3、联网型安装接线方式:
常开 常闭 +DC12V
4、技术指标
a) 感应气体:煤气、天然气、液化石油气
b) 报警浓度:煤气:0.1
~0.5%; 天然气:0.1~
0.3%; 液化石油气:0.1~0.2%
c) 工作电源:12V-24VDC/110V-220VAC
d) 工作环境:温度:-10~50℃; 相对温度≤97%
e) 工作电流:100mA
f) 报警音量:≥85db
g) 响应时间:≤20秒气体浓度而延长
5、安装使用
a) 首先确定可燃气体与空气的比重然后将本家用燃气泄漏报警器安装固定在距气源半径1.5M以内的合适位置。
·天然气比空气轻,漂浮在高处。
·液化石油气比空气重,沉积在低处。
* 带电磁阀时,应该将电磁阀控制线连接上。
b) 依据接线图接好电源线与信号线通电后,红灯闪烁,表示已进入探测器预热状态,约1~3分钟后,红灯熄灭(吸顶式为绿灯常亮),报警器进入监控状态。当感应并智能判断有燃气泄漏后,发出“滴-滴”报警声,报警灯红灯闪烁,警情排除后,报警器自动恢复正常工作状态。
c) 如传感器发生故障,报警器即发出“滴-”长鸣声,故障灯(红灯)灯亮,同时输出报警信号,故障排除后,自动恢复正常工作状态。
6、检测保养
a) 检验方法:报警器正常工作状态下,持续5秒钟左右向气孔喷入可燃气体(通常用一只打火机以不点火方式)发生声光报警,说明功能正常。
b) 经常用吸尘器或其它方法清除进传感器气孔的灰尘及油污。
7、 注意事项
a) 不要安装在室外;
b) 不要安装在通气口、换气扇、房门等风量流动较大的地方;
c) 不要安装在超出温度范围-10~50 ℃的地方;
d) 不要安装在很潮湿的地方;
e) 不要安装在有物件将警报器与用气设备隔离开的地方;
f) 避免在报警器附近大量使用固发喷胶、杀虫剂、油漆粘接剂、稀释剂酒精等;
g) 如发生故障,不要自行拆卸修理报警器。
8、警情处理
当环境空气中可燃气体浓度达到或超过报警设备浓度,报警器会进入持续报警状态,这时您应:
·立即关闭管道气栓;
·立即打开窗户使室内空气流通;
·熄灭所有火源及一切能产生火花的物品(如开打火机、划火柴等);
·避免开关各种电器;
·检查气体泄漏原因,并及时通知相关部门及相关专业人员处理。
六、客户端主板操作指南
1、 打开包装清点产品规格、型号、数量。

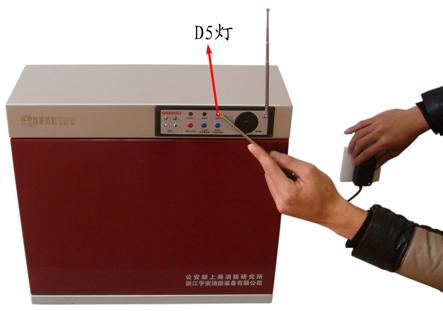

(图一)接入总电源,正常时灯亮
2、 将电源插头插进插座,此时电源灯亮(如图一)。(编号D5)。

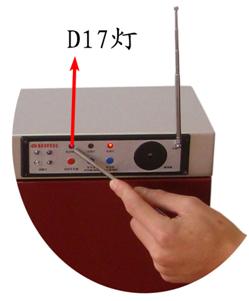

(图二)插上电话线,正常时灯亮
3、 将电话线与家中的电话插座相连通,此时电话指示灯亮(如图二,编号D17)

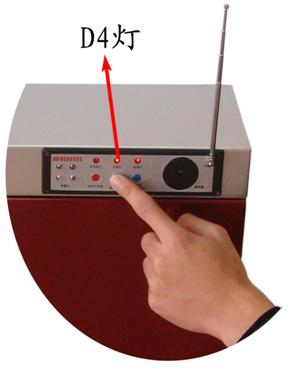

(图三)信号接收终端操作按钮(S3)
4、S3是电话号码保存键,按S3按键一下,指示灯闪烁(编号D4)
此指示灯的闪烁时间是30秒,在闪烁其间,所有打进来的电话号码都会被保存,作为报警时指定的拔出的电话,电话号码最多可保存6个,建议第一个号码必须设定是中央控制室的电话号码。每存进一个电话号码,系统会发出“滴滴”两声提示音。当按住该按键3秒,将会清除第一个号码以外的所有号码,系统会发出“滴滴滴”三声提示音。如果此时不放手,再按10秒,将会清除所有号码,系统会发出“滴”一声长响提示音。此时系统将没有保存电话号码
(如图三)。
(图四)无线烟感器、燃气报警器、遥控器对码按钮
5、S2是信号源保存键(如图四),按S2一下,指示灯闪烁(编号D4),此指示灯的闪烁时间是30秒,在指示灯闪烁时,按一下需要保存的信号源(包括烟感,煤气天燃气感,无线遥控器等)的按键,(如图五,图六)。当系统“滴滴”两声提示音时,表明该信号已被保存,一旦该信号源被触发时,报警信号将会被系统发送到用户指定好的电话上,当按此键3秒,系统将会发出“滴滴滴”三声提示音,此时系统中保存的信号源将会被全部删除。

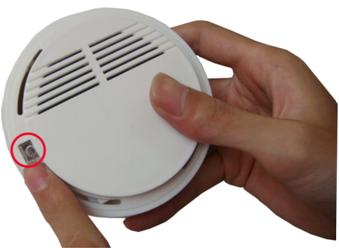

(图五)烟感信号对码按钮,安装见随产品图纸

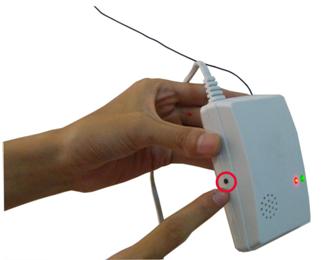

(图六)煤气天然气感信号对码按钮,安装见随产品说明书
(特别提醒:燃气报警器红色灯闪烁时不可对码,对码时应该红色灯停闪时)

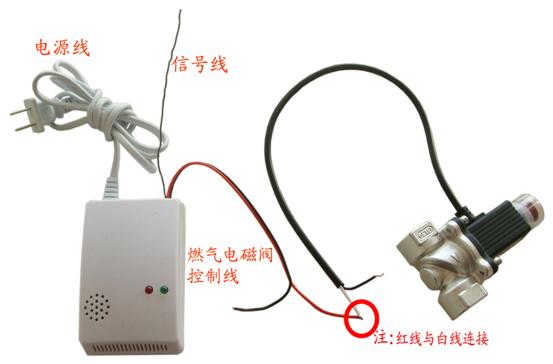

(图七)加电磁阀
操作人员安装电磁阀步骤:
1、确保周围无烟火情况;
2、关闭燃气开关,打开燃气灶,烧尽燃气管道中残留的燃气;
3、将燃气报警器红色与电磁阀白线连接,电磁阀安装成功;
4、在通气前应该进行一次必要的试验(注意:禁止使用打火机试验),以确保产品可靠性。
5、试验后,电磁阀将处于完全关闭状态。试验完毕后应该手动重新开启电磁阀,消除关闭状态,使管路畅通(打开电磁阀上端透明塑料盖,用力将红色塑料手柄往上提拉,有明显的上升感觉)。

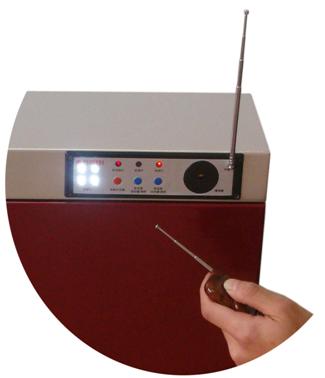

(图八)无线遥控器特殊情况时,可按遥控器,报警器即时报警
6、遥控器是在,如遇家中突发情况需要救援时,可以采用手动按钮或遥控器发出待援报警信号,如:老人、小孩突发疾病、晚上窃贼光顾时使用(如图八)。

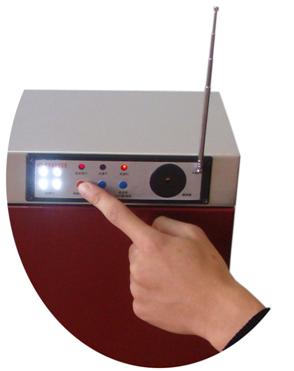

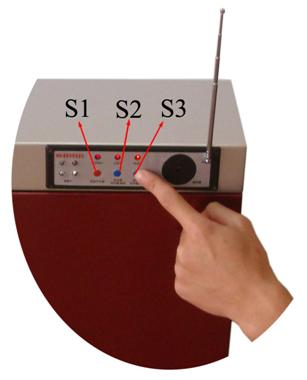

(图九)关灯、声音、手动报警键
7、S1是强制键(如图九)。当系统处于待机状态时,按此键一下,即进入报警状态,报警声响,照明灯亮,电话拔号开始。当报警时,按此键一下,报警声关闭,再按一下,照明灯关闭,电话拔号停止.
注意:遥控器应三年更换一次电池。
七、中央控制器操作指南
按照图示将USB线(如图十)插入电脑主机插口,电源线及电话线连接好,此时D2灯亮(如图十一),表明电源已连好;D8灯亮(如图十二),表明电话线已连好。

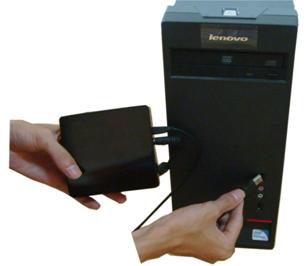

(图十)终端报警器与电脑主机连接

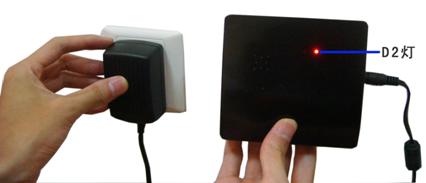

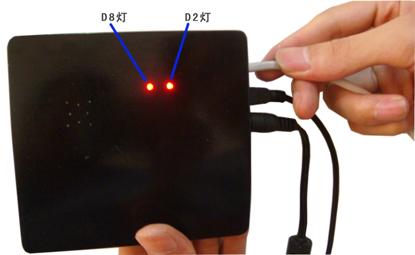

(图十一)终端报警器插上电源灯亮 (图十二)终端报警器插入固定电话线D8亮
